Boiler Pressure Parts Water Wall Tube Panels 보일러 수벽은 주요 복사열 표면으로 보일러실 내부에 배치되어 고온 화염과 직접 열교환을 진행합니다. 대류 튜브는 보일러의 대류 열 표면으로 보일러 챔버 출구와 끝 열 표면 사이에 배열되어 고온 흄과 직접 열교환을 진행합니다. 수벽과 대류 튜브는 보일러의 주요 열 표면이며 일반적으로 사용되는 Φ 51-60mm 보일러 강관의 튜브 직경도 요청에 따라 다릅니다.

첫 번째 유형은 노출된 파이프 수벽입니다. 이것은 수벽의 가장 단순한 구조입니다. 장점은 일반 이음매없는 강관을 사용할 수 있으며 수벽관을 교체하는 것이 더 편리하다는 것입니다. 단점은 노 벽의 온도가 여전히 높고 무거운 내화 벽돌이 필요하다는 것입니다. 해당 보일러의 철골을 강화해야 합니다. ,로 벽의 공기 누출은 상대적으로 큽니다. 구식 고압 보일러와 중소형 보일러가 더 자주 사용됩니다.

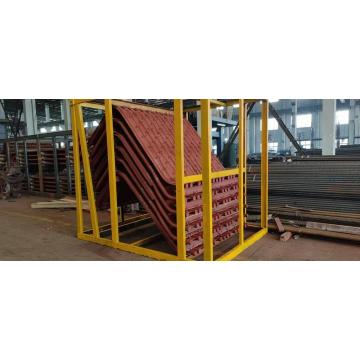

두 번째 튜프는 멤브레인 수벽입니다. 멤브레인 수벽은 지느러미가 있는 이음매 없는 강철 튜브로 용접됩니다. 수벽 튜브는 지느러미로 연결되어 수벽을 전체로 만듭니다. 이러한 종류의 수벽을 멤브레인 수벽이라고 합니다. 그 기능은 수벽의 열 전달을 강화하고 노 벽의 온도를 크게 낮추는 것입니다. 용광로 벽에는 내화 벽돌이 필요하지 않지만 단열재만 있으면 됩니다. 기존의 무거운 노벽에 비해 중량을 60%~70% 감소시킬 수 있고, 노벽 축열량을 80% 감소시키며, 시동 및 정지 시간을 단축하고, 연료 소비를 감소시킬 수 있습니다. 용광로 강철 프레임의 하중이 크게 감소하여 내화 재료 및 강철을 절약합니다.

세 번째 유형은 피어싱된 파이프 수벽입니다. 가시관 수벽관은 수벽관에 길이 20~26mm, 지름 6~12mm의 많은 그랩 못을 용접하여 만듭니다. 그것은 주로 가스 벨트를 놓는 데 사용됩니다. 일반적으로 발열량이 낮고 휘발성이 낮은 연료를 연소시키는 보일러의 경우 화재를 안정화시키기 위해 방화벨트를 매설하기 위해 피어싱된 파이프 수벽을 사용하는 경우가 많습니다.
